Lire une carte marine

Les couleurs

Sur ta carte marine, tu as plusieurs couleurs :

  • Jaune : terre jamais recouverte par la mer.
  • Bleu foncé : les estrans. Ce sont des zones recouvertes par la mer à marée haute mais découvertes à marée basse.
  • Bleu claire puis blanc : les différentes profondeurs d’eau.

Les hauteurs d’eau

Le calcul des hauteurs d’eau sont effectuées lors des coefficients 120 (vives eaux maximum) durant la basse mer.
Ensuite, pour délimiter la terre ferme (en jaune), on fait la même chose mais durant la pleine mer.
La différence de terre visible entre la basse mer et la pleine mer, ce sont les estrans.

Sur la carte il y a deux types d’hauteurs d’eau :

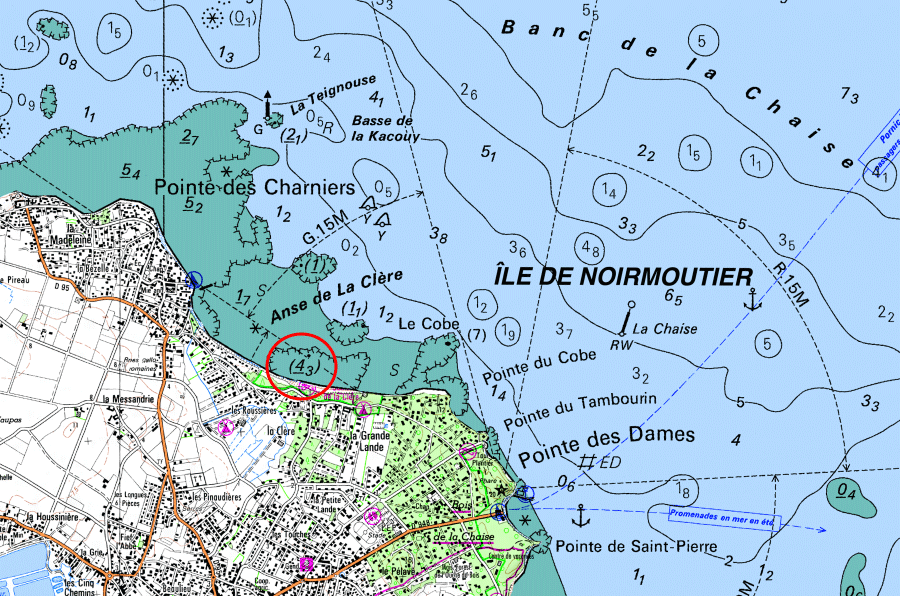

  • Quand il n’y a pas la place d’écrire directement sur l’estrant, la hauteur d’eau est mise entres parenthèse à côté. (Entouré en rouge sur la carte).
  • Les autres sur les zones de mer.

L’indication de hauteur entourée en rouge (4 3) veut dire que la zone dépasse de 4,3m la mer en cas de BM en coef 120. Car le 4 est souligné.Donc qu’elle est largement découverte de l’eau.
Sur la zone en bleu claire (zone toujours recouverte par l’eau), les chiffres correspondent à la profondeur d’eau disponible.

Selon les coefficients de marées (qui changent tous les jours), la profondeur d’eau disponible peut être plus importante. Mais ne sera jamais plus faible car la carte indique la profondeur minimum disponible.

A 18h15 la hauteur de l’eau est de 6,40m, la hauteur de l’estran étant de 4,30m, tu as donc 2,10m (6,40 - 4,30) de profondeur d’eau à cet endroit là.

Par-contre le rocher du Cobe culmine à 7m. Même avec 6,40m d’eau, tu ne pourras pas passer. Le rocher du Cobe sera encore émergé de 60cm (7 - 6,40).

Un article t’explique comment calculer les marées :

Lire aussi :

Comprendre les marées, calculer les hauteurs d’eau

« Y a-t-il une hauteur d’eau suffisante pour passer ? Ho allez ça ira ! »…. *Crac* « A bah ça passait pas » Les coefficients de marées Les coefficients (...)

Tu veux en savoir plus sur les cartes ?

Lire aussi :

Se situer sur une carte de randonnée

Principe : Savoir se situer sur la carte à partir de l’observation de repères identifiés sur le terrain. Comment bien observer le paysage pour pouvoir (...)

Lire aussi :

La carte IGN

L’été apporte ses départs en camp, avec la joie des explos d’équipes… Pour se repérer sur la route, les cartes Top 25 et série bleue de l’IGN font (...)
